A Dầm WPC là một bộ phận kết cấu nằm ngang chạy giữa các trụ đỡ chính - chẳng hạn như dầm, tường hoặc cột - để chịu và phân phối tải trọng của hệ thống sàn, sàn, trần hoặc tường. Trong thi công sàn và tấm ốp, dầm tạo thành lớp khung thứ cấp: chúng nằm phía trên cấu trúc đỡ chính và ngay bên dưới vật liệu bề mặt hoàn thiện, truyền tất cả tải trọng sống và tĩnh xuống khung chính rồi xuống đất hoặc kết cấu tòa nhà.

Dầm đạt được sự phân bổ tải trọng này thông qua tỷ lệ chiều sâu và chiều rộng của nó. Dầm được định hướng với kích thước thẳng đứng lớn hơn sẽ chống uốn cong hiệu quả hơn nhiều so với cùng loại vật liệu được đặt phẳng - đây là lý do tại sao dầm sàn tiêu chuẩn được lắp đặt trên mép. Dầm càng sâu thì khả năng chống biến dạng giữa nhịp dưới tải trọng càng lớn, đó là lý do tại sao độ sâu của dầm là kích thước quan trọng nhất khi chỉ định khung phụ cho bất kỳ ứng dụng sàn hoặc sàn nào.

Tính năng thiết kế kết nối nhanh

Các thanh dầm hiện đại - đặc biệt là WPC và các cấu hình nhôm ép đùn - được sản xuất với các rãnh, kênh hoặc phần nhô ra tích hợp dọc theo chiều dài của chúng. Các tính năng này phục vụ đồng thời nhiều chức năng: chúng cung cấp một điểm đăng ký cơ học cho các kẹp sàn và cạnh ván, đảm bảo khoảng cách nhất quán giữa các bộ phận khung trong quá trình lắp đặt và trong một số hệ thống cho phép các thanh dầm liền kề khóa liên động để tăng thêm độ cứng bên. Hình học kết nối nhanh này giảm thời gian cài đặt từ 20–30% so với khung gỗ truyền thống đòi hỏi phải đánh dấu và khoan thủ công ở mọi điểm cố định.

So sánh vật liệu dầm: Gỗ, WPC và kim loại

Ba loại vật liệu dầm chủ đạo đều mang lại sự kết hợp riêng biệt giữa hiệu suất kết cấu, khả năng chống chịu môi trường, chi phí và thông tin bền vững. Lựa chọn vật liệu phù hợp cho ứng dụng và môi trường cụ thể là một trong những quyết định quan trọng nhất trong bất kỳ dự án sàn hoặc sàn nào.

Dầm gỗ nguyên khối

Gỗ nguyên khối Dầm WPCs là sự lựa chọn truyền thống cho các khung phụ dân dụng và vẫn được sử dụng rộng rãi do chi phí thấp, dễ cắt tại chỗ và tính sẵn sàng cao. Các loài gỗ mềm có cấu trúc như thông và vân sam là những loại phổ biến nhất, thường được xử lý bằng áp suất bằng chất bảo quản để đạt được xếp hạng loại nguy hiểm phù hợp cho việc sử dụng ngoài trời tiếp xúc với mặt đất hoặc trên mặt đất. Dầm gỗ được xử lý tốt trong ứng dụng thông gió trên mặt đất có thể mang lại tuổi thọ sử dụng lên tới 15–25 năm . Tuy nhiên, ngay cả gỗ đã qua xử lý cũng dễ bị tiếp xúc với độ ẩm kéo dài, thông gió kém và côn trùng tấn công - những điều kiện có thể làm giảm đáng kể tuổi thọ này ở các khung phụ được thiết kế kém.

Dầm WPC (Gỗ Nhựa Composite)

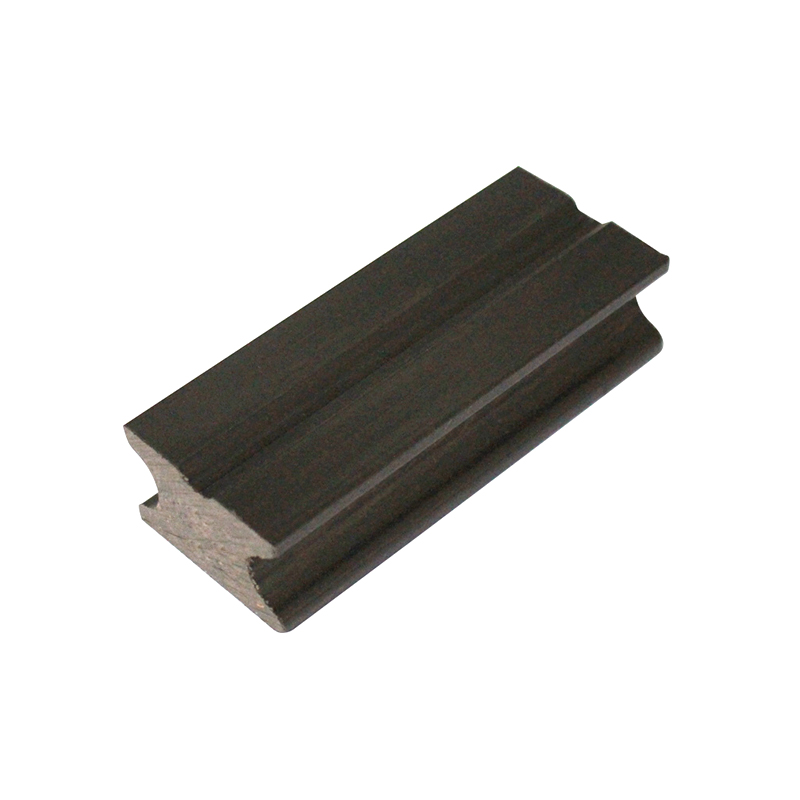

Dầm WPC được sản xuất bằng cách ép đùn hỗn hợp sợi gỗ và polyme nhiệt dẻo - thường là polyetylen hoặc polypropylen - thành một cấu hình rỗng hoặc rắn. Kết quả là một thanh dầm kết hợp khả năng làm việc và khả năng chịu nhiệt của gỗ với khả năng chống ẩm, ổn định kích thước và khả năng chống ăn mòn của nhựa. Dầm WPC không bị mục nát, phồng lên, vỡ vụn hoặc cần xử lý chất bảo quản hóa học, khiến chúng trở thành lựa chọn ưu tiên cho sàn ngoài trời, sàn khu vực ẩm ướt và lắp đặt trên sân thượng, nơi không thể tránh khỏi việc tiếp xúc với độ ẩm lâu dài. Tuổi thọ sử dụng dự kiến của các thanh ghép WPC chất lượng cao trong các ứng dụng ngoài trời vượt quá 25–30 năm với mức bảo trì tối thiểu.

Dầm kim loại: Nhôm và thép mạ kẽm

Dầm nhôm mang lại tỷ lệ cường độ trên trọng lượng cao nhất so với bất kỳ vật liệu dầm thông thường nào và hoàn toàn không bị ăn mòn trong môi trường ngoài trời - bao gồm cả các vị trí ven biển tiếp xúc với không khí muối. Nhôm ép đùn rỗng đủ nhẹ để được xử lý bởi một trình cài đặt duy nhất nhưng vẫn đủ cứng để mở rộng lên tới 1.200 mm giữa các điểm hỗ trợ không có độ lệch đáng kể dưới tải trọng tiêu chuẩn của khu dân cư. Dầm thép mạ kẽm thậm chí còn cung cấp khả năng chịu tải cao hơn và được sử dụng trong các ứng dụng thương mại và công nghiệp trong đó chiều dài nhịp hoặc tải trọng vượt quá phạm vi thực tế của cấu hình nhôm hoặc WPC. Cả hai loại kim loại đều có tuổi thọ sử dụng vượt quá 40 năm trong các cài đặt được thiết kế tốt.

Khoảng cách dầm: Kích thước quan trọng quyết định hiệu suất của sàn

Khoảng cách giữa các dầm - khoảng cách từ tâm đến tâm giữa các dầm song song liền kề - trực tiếp kiểm soát khoảng cách không được hỗ trợ mà mỗi ván boong phải bắc qua. Việc xác định đúng kích thước này là điều cơ bản để sàn có cảm giác chắc chắn dưới chân, không bị lệch rõ ràng khi chịu tải và không bị võng theo thời gian.

Hướng dẫn khoảng cách tiêu chuẩn cho sàn composite

Đối với hầu hết các tấm sàn composite và WPC được lắp đặt vuông góc với các thanh dầm, dầm khoảng cách của 400 mm từ giữa đến giữa là đặc điểm kỹ thuật tiêu chuẩn. Khoảng cách này đáp ứng định mức nhịp của hầu hết các tấm composite rộng 140–150 mm dưới tải trọng trực tiếp điển hình của khu dân cư là 1,5–2,0 kPa. Đối với các đầu tấm ván và bất kỳ điểm nào mà hai tấm ván tiếp giáp nhau ở giữa nhịp, dầm bên dưới phải tăng gấp đôi - hai thanh giằng cạnh nhau - để cung cấp đầy đủ khả năng chịu lực cho cả hai đầu bảng đầu cuối cùng một lúc.

Giảm khoảng cách khi lắp đặt theo đường chéo

Khi ván boong được lắp đặt ở góc 45° so với hướng dầm, nhịp hiệu dụng của mỗi tấm ván giữa các giá đỡ tăng theo hệ số khoảng 1,41 (√2). Để duy trì tính năng kết cấu tương đương, khoảng cách giữa các dầm phải giảm từ 400 mm xuống 300 mm từ giữa đến giữa để lắp đặt bảng tổng hợp đường chéo. Không giảm khoảng cách dầm cho bố cục đường chéo là một trong những lỗi đặc điểm kỹ thuật khung phụ được quan sát thường xuyên nhất, dẫn đến độ lệch của tấm ván đáng chú ý và bề mặt có cảm giác mềm hoặc đàn hồi dưới chân.

Khoảng cách cho các ứng dụng ốp tường và trần

Đối với các ứng dụng ốp tường và trần, khoảng cách dầm được điều chỉnh bởi chiều rộng của tấm và các yêu cầu cố định của hệ thống ốp thay vì độ võng dưới tải trực tiếp. Khoảng cách các thanh ngang (dầm) điển hình cho tấm ốp tường WPC là 300–400 mm theo chiều dọc , đảm bảo rằng mỗi tấm ốp được đỡ ở ít nhất ba điểm dọc theo chiều dài của nó — một điều kiện giúp tấm ván không bị cong và đảm bảo sự gắn kết chặt chẽ giữa kẹp hoặc vít ở mọi điểm đỡ.

Dầm WPC và Công trình Xanh: Lợi ích về môi trường

Sự chuyển đổi sang vật liệu xây dựng xanh đã đặt dầm WPC vào trung tâm của hoạt động xây dựng bền vững. Thông tin về môi trường của chúng có ý nghĩa quan trọng trong toàn bộ vòng đời của vật liệu — từ tìm nguồn cung ứng nguyên liệu thô cho đến thải bỏ khi hết vòng đời.

• Nội dung tái chế: Thành phần sợi gỗ của dầm WPC thường có nguồn gốc từ phế liệu xưởng cưa hậu công nghiệp hoặc gỗ khai hoang, chuyển vật liệu từ bãi rác. Nền nhựa thường kết hợp với polyetylen hoặc polypropylen tái chế được thu hồi từ các dòng bao bì tiêu dùng.
• Không có chất bảo quản hóa học: Không giống như gỗ được xử lý bằng áp suất, dầm WPC không yêu cầu arsenate đồng mạ crôm (CCA), creosote hoặc các hóa chất bảo quản khác để đạt được độ bền ngoài trời. Điều này giúp loại bỏ nguy cơ chất bảo quản thấm vào đất và nước ngầm xung quanh hệ thống lắp đặt.
• Lượng khí thải VOC thấp: Dầm WPC chất lượng tuân thủ các tiêu chuẩn phát thải thấp đối với formaldehyde và các hợp chất hữu cơ dễ bay hơi khác, hỗ trợ chất lượng không khí trong nhà trong lành trong các ứng dụng tường và sàn nội thất.
• Khả năng tái chế khi hết tuổi thọ: Khi hết thời gian sử dụng, các thanh dầm WPC có thể được tạo hạt lại và tái xử lý thành các sản phẩm WPC mới, biến chúng thành một phần của chu trình vật liệu khép kín — tiêu chí chính cho các chương trình xếp hạng công trình xanh bao gồm LEED và BREEAM.
• Giảm tần suất thay thế: Tuổi thọ sử dụng kéo dài của WPC so với gỗ chưa qua xử lý có nghĩa là chu kỳ thay thế ít hơn trong suốt tuổi thọ của tòa nhà, giảm tổng lượng carbon thải ra liên quan đến vật liệu khung phụ theo thời gian.

Kích thước dầm: Cách chọn kích thước phù hợp

Kích thước dầm - chiều sâu, chiều rộng và độ dày thành cho các cấu hình rỗng - phải phù hợp với khoảng cách giữa các giá đỡ và tải trọng dự kiến. Những thanh dầm có kích thước nhỏ hơn sẽ tạo ra một tấm sàn bị lệch quá mức; quá khổ Dầm WPCs chất thải và tăng thêm trọng lượng không cần thiết cho kết cấu.

Cấu hình dầm phổ biến cho các ứng dụng sàn

Những số liệu này mang tính biểu thị cho mức sống tiêu chuẩn của khu dân cư 1,5–2,0 kPa . Đối với các ứng dụng thương mại, các khu vực mà phương tiện có thể tiếp cận hoặc nhịp vượt quá đáng kể các giá trị trên, kỹ sư kết cấu phải xác minh thông số kỹ thuật của dầm trước khi tiến hành lắp đặt.

Ứng dụng của dầm trên hệ thống sàn, tường và trần

Mặc dù các thanh dầm thường được kết hợp với các khung phụ của boong, nhưng chức năng kết cấu và san lấp mặt bằng của chúng khiến chúng trở nên cần thiết trong nhiều công trình lắp đặt bề mặt bên trong và bên ngoài.

Khung phụ sàn và sàn

Ở cả sàn trong nhà và sàn ngoài trời, dầm tạo ra bề mặt chính để cố định các tấm ván. Chúng chuyển tải trọng thẳng đứng từ bề mặt đi lại vào cấu trúc hỗ trợ bên dưới và khi được san bằng chính xác, đảm bảo sàn hoàn thiện phẳng với dung sai yêu cầu - điển hình là ±3 mm trên bất kỳ khoảng 3 m nào để lắp đặt sàn composite chất lượng. Trong các ứng dụng sàn nâng, dầm có thể được đỡ trên bệ có thể điều chỉnh để đạt được bề mặt bằng phẳng trên nền dốc hoặc không bằng phẳng.

Tấm ốp tường và tấm ốp

Được lắp đặt theo chiều ngang trên bề mặt tường, Dầm WPCs có chức năng như các thanh ván tạo ra một khoang thông gió giữa tường kết cấu và các tấm ốp. Khoang này rất quan trọng để quản lý độ ẩm trong hệ thống tường bên ngoài: nó cho phép bất kỳ nước nào xâm nhập vào phía sau lớp ốp thoát xuống dưới và thoát ra ở chân đế thay vì bị giữ lại trong kết cấu. Đối với tấm ốp tường WPC, độ sâu khoang tối thiểu 20 mm được khuyến khích để cung cấp thông gió đầy đủ và ngăn ngừa sự tích tụ độ ẩm.

Hệ thống lưới trần

Trong các ứng dụng trần, các thanh dầm hoặc dải viền được cố định vuông góc với cấu trúc trần chính để tạo ra bề mặt cố định phẳng, bằng phẳng cho các tấm hoặc tấm trần. Cấu hình nhôm và WPC ngày càng được ưa chuộng hơn gỗ trong ứng dụng này do tính ổn định về kích thước của chúng - ván trần gỗ trong môi trường có độ ẩm cao như phòng tắm và nhà bếp thương mại có thể cong hoặc xoắn theo thời gian, tạo ra bề mặt trần không bằng phẳng.

Các yếu tố chính cần xem xét khi mua dầm

Với nhiều loại vật liệu, kích thước và hình dạng biên dạng có sẵn, việc chọn dầm phù hợp đòi hỏi phải đánh giá một số yếu tố cụ thể của dự án trước khi đặt hàng.

• Độ bền vật liệu đối với môi trường: Kết hợp vật liệu dầm với các điều kiện tiếp xúc. WPC hoặc nhôm cho bất kỳ ứng dụng ngoài trời hoặc khu vực ẩm ướt nào; chỉ sử dụng gỗ đã qua xử lý khi hạn chế về chi phí lớn hơn các ưu tiên thực hiện lâu dài; thép cho tải trọng thương mại nặng.
• Kích thước mặt cắt ngang: Xác minh rằng độ sâu của dầm đủ cho nhịp yêu cầu ở khoảng cách dự định. Tham khảo bảng nhịp của nhà sản xuất thay vì dựa vào quy tắc ngón tay cái cho các ứng dụng kết cấu quan trọng.
• Bề mặt hoàn thiện và khả năng tương thích clip: Nếu sử dụng các kẹp sàn ẩn, hãy xác nhận rằng bề mặt hoàn thiện và chiều rộng của dầm tương thích với vít cố định của kẹp. Một số loại kẹp yêu cầu chiều rộng dầm tối thiểu là 40 mm để cung cấp khoảng cách cạnh vít thích hợp.
• Độ thẳng và dung sai sản xuất: Một thanh dầm có hình cung hoặc đường xoắn đáng kể dọc theo chiều dài của nó khiến việc đạt được một khung phụ ngang bằng là cực kỳ khó khăn. Chỉ định dầm có cung tối đa 3 mm trên 2 m chiều dài và kiểm tra việc giao hàng trước khi lắp đặt.
• Phụ cấp chiều dài và lãng phí: Chiều dài dầm tiêu chuẩn thường là 2.400–6.000 mm. Lập kế hoạch bố trí để giảm thiểu lãng phí khi cắt và đặt hàng 10% vật liệu bổ sung để che đi những phần bị cắt bỏ và bất kỳ phần nào bị loại bỏ do khiếm khuyết khi kiểm tra.
• Chứng nhận môi trường: Đối với các dự án nhắm mục tiêu xếp hạng công trình xanh, hãy xác nhận rằng vật liệu dầm có các chứng nhận liên quan - FSC hoặc PEFC cho gỗ, tuyên bố hàm lượng tái chế cho WPC hoặc dữ liệu EPD (Tuyên bố sản phẩm môi trường) cho mục đích tính toán lượng carbon.

Câu hỏi thường gặp về Joists

Dầm WPC có thể được sử dụng với ván sàn gỗ hay chỉ với ván composite?

Dầm WPC hoàn toàn tương thích với ván sàn gỗ, composite và PVC. Vật liệu dầm và vật liệu ván là những lựa chọn độc lập - điều quan trọng là bề mặt dầm phải phẳng, khoảng cách phù hợp với định mức nhịp của ván và phương pháp cố định (kẹp hoặc vít mặt) phù hợp với hình dạng của ván. Trộn các thanh dầm WPC với ván gỗ cứng là một phương pháp phổ biến kết hợp độ bền của khung phụ không cần bảo trì với vẻ ngoài của gỗ tự nhiên.

Các thanh dầm nên được định hướng như thế nào so với ván sàn?

Dầm phải chạy vuông góc với hướng của ván boong trong tất cả các cài đặt tiêu chuẩn. Định hướng này đảm bảo mỗi tấm ván được đỡ dọc theo chiều rộng của nó tại mỗi điểm giao nhau của dầm. Chạy các thanh dầm song song với các tấm ván sẽ khiến các tấm ván hoàn toàn không được đỡ dọc theo chiều dài của chúng - một tình trạng hư hỏng cấu trúc. Đối với các mẫu sàn đa hướng hoặc đặc trưng, ​​​​có thể cần phải có các thanh dầm hoặc khối chặn thứ cấp để hỗ trợ các bảng chạy theo nhiều hướng.

Các thanh dầm có cần được xử lý hoặc bịt kín ở các đầu bị cắt không?

Đối với các thanh dầm gỗ đã qua xử lý, các đầu cắt phải luôn được xử lý bằng chất bảo quản thớ cuối tương thích ngay sau khi cắt, vì phương pháp xử lý bằng áp suất tại nhà máy không thấm sâu vào gỗ và bề mặt cắt làm lộ ra vật liệu lõi chưa được xử lý. Dầm WPC và nhôm không yêu cầu bất kỳ xử lý cuối cùng nào - khả năng chống ăn mòn và chống ẩm của chúng là không thể thiếu đối với vật liệu và không bị ảnh hưởng khi cắt.

Các thanh dầm được cố định vào kết cấu đỡ bên dưới như thế nào?

Dầm thường được cố định vào dầm, gỗ chịu lực hoặc tấm đầu bệ bằng cách sử dụng độc quyền dầm móc treo, giá đỡ góc hoặc bắt vít trực tiếp qua khung dầm. Đối với các dầm nhôm trên hệ thống bệ, dầm thường nằm trong yên hoặc rãnh trên đầu bệ và được kẹp, bắt vít hoặc giữ bằng trọng lượng của sàn phía trên. Bất kể phương pháp cố định nào, dầm phải được hạn chế chống lại chuyển động ngang và nâng lên theo chiều dọc tại mọi điểm hỗ trợ, đặc biệt ở những vị trí trên cao hoặc có gió.

Có cần thiết phải chừa khoảng trống giãn nở giữa các chiều dài dầm không?

Đối với các thanh ghép WPC, một khoảng cách mở rộng nhỏ là 3–5 mm nên để ở các mối nối đối đầu giữa các chiều dài dầm liền kề để thích ứng với sự giãn nở nhiệt. Dầm nhôm giãn nở ít hơn WPC trong cùng phạm vi nhiệt độ nhưng vẫn được hưởng lợi từ khoảng cách 2–3 mm tại các mối nối trong thời gian dài. Dầm gỗ khi sử dụng ngoài trời phải luôn có khe hở ở các mối nối để tránh bị nén ở đầu thớ và oằn ở mối nối trong điều kiện ẩm ướt khi gỗ phồng lên. Không bao giờ lắp đặt bất kỳ vật liệu dầm nào ở trạng thái hoàn toàn tiếp giáp, không có khe hở trong môi trường ngoài trời.
